油研電磁閥DSHG-01-3C11與DSHG-01-3C10詳細參數與安裝注意事項

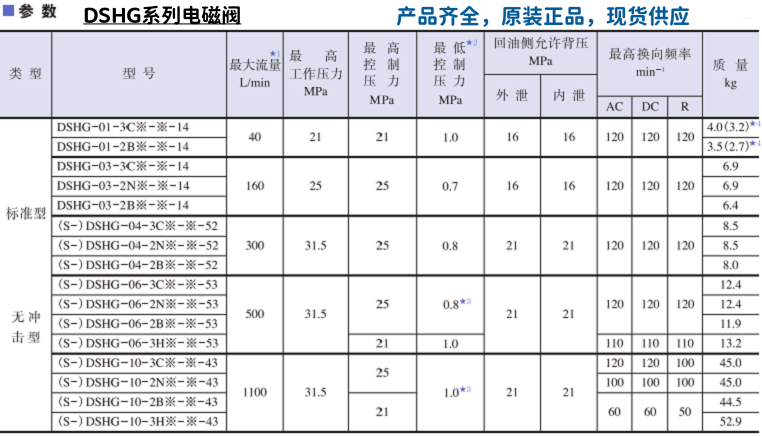

詳細參數

油研電磁閥DSHG-01-3C11

油研電磁閥DSHG-01-3C11是一款高性能的電液換向閥，廣泛應用于液壓系統中，特別適用于需要精確控制油液流向和流量的場合。其主要參數包括：

額定電壓：DC12V（根據具體型號可能有所不同，請以產品說明書為準）

位置數：3

最大流量：40L/min（具體數值可能因型號而異）

最大工作壓力：21MPa

電壓范圍：±1.2V

這款電磁閥在設計中充分考慮了耐用性和穩定性，能夠在高壓力和高流量的工作環境中保持優秀的性能。

油研電磁閥DSHG-01-3C10

與DSHG-01-3C11類似，DSHG-01-3C10也是一款電液換向閥，但可能在某些具體參數上有所區別。其工作原理是當兩個電磁閥線圈通電時，平衡孔回路關閉，泄流孔回路打開，活塞上腔泄壓，活塞上行，閥門打開。反之，活塞下行，閥門關閉。這一設計使得該閥能夠精確控制油液的流向和流量，滿足復雜液壓系統的需求。

安裝注意事項

閱讀產品說明書： 在安裝電磁閥之前，務必仔細閱讀產品說明書，確保所選電磁閥符合使用要求。檢查銘牌參數是否與所選產品一致，并確保電源電壓滿足額定電壓要求。

管道準備： 在接管前，使用0.3MPa的壓力對管道進行沖洗，以清除管道內的金屬粉末、密封材料殘留物、銹垢等雜質。若介質內混有塵垢、雜質等，可能會妨礙電磁閥的正常工作，因此在這種情況下，管道中應安裝過濾閥，濾網目數應≥60目。

安裝位置： 電磁閥不宜安裝在管道低凹處，以避免自容器底部引出，而應安裝在容器底部稍上的位置。若介質可能引起水錘現象，應選用具防水錘功能的電磁閥或采取相應的防范措施。同時，電磁閥一般是定向的，不可裝反，安裝時要依照產品上的指示箭頭進行。

電磁線圈的安裝： 電磁閥的電磁線圈部件應豎直向上安裝，若受空間限制或工況要求，需按側立或倒立安裝時，請在選型訂貨時提出。在接管時，密封材料的使用要適度，如螺紋連接時，接管螺紋應在有效長度內，并注意密封帶的正確纏繞方式。

空間預留： 安裝電磁閥時，應預留一定的空間，以便于日常保養與定期維修。在管道剛性不足或有水錘現象的情況下，應用支架固定閥前后的接管。

電氣連接： 安裝完成后，要確認電磁閥本身及其與接管連接處是否有泄露。對于線圈引出線的連接要特別核對，尤其是三根引出線的情況。連接于電磁閥的電器元件，如繼電器、開關和接觸器等，開閥時觸點不應振動，以確保工作可靠性和電磁閥壽命。電氣回路要接入相應的保險線，作為電氣回路的保護。

檢查與測試： 安裝完成后，應對電磁閥進行功能測試，確保其在通電和斷電狀態下均能正常工作。同時，應定期檢查電磁閥的工作狀態，及時發現并處理潛在問題。

通過以上詳細的參數介紹和安裝注意事項，您可以更好地了解油研電磁閥DSHG-01-3C11與DSHG-01-3C10，并確保其正確安裝和穩定運行。
