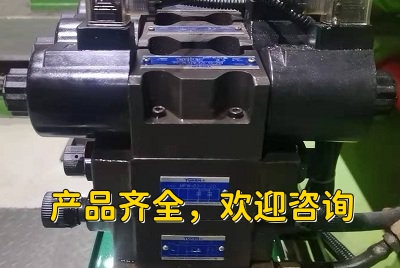

DSG-01-3C2-D24-N1-50電磁閥

DSG-01-3C2-D24-N1-50電磁閥是日本YUKEN油研公司生產的一款高性能液壓控制元件，廣泛應用于各類液壓系統中，特別是在工程機械、環衛機械、煤礦及注塑機等中高壓機械行業中表現出色。以下是該電磁閥的詳細使用說明，供用戶參考。

產品概述

DSG-01-3C2-D24-N1-50電磁閥采用電磁控制原理，通過電磁線圈的通斷電來控制閥芯的移動，從而控制液壓油的流向。該電磁閥具有結構簡單、體積小、裝拆方便、壓力損失小、可靠性高等特點，能夠適應復雜多變的工況環境。

基本參數

型號：DSG-01-3C2-D24-N1-50

材質：鑄鐵

連接形式：N1型螺紋連接

類型（通道位置）：二通式

適用介質：液壓油

流動方向：換向

公稱通徑：6mm

工作溫度：-20℃ ~ +60℃

位置數：20

使用壓力：31.5MPa

工作原理

DSG-01-3C2-D24-N1-50電磁閥的工作原理基于電磁力控制閥芯的移動。當電磁線圈通電時，產生的電磁力吸引閥芯，使閥門開啟，液壓油得以流通；當電磁線圈斷電時，彈簧將閥芯復位，閥門關閉，阻斷液壓油的流動。通過這種方式，電磁閥實現了對液壓油流向的精確控制。

安裝與接線

安裝步驟

環境準備：確保安裝環境清潔無雜質，避免影響電磁閥的正常工作。

檢查電源電壓：核對電源電壓是否符合電磁閥的額定電壓要求（通常為DC 24V或AC 240V，具體以產品說明為準）。

介質核對：確保使用的介質為液壓油，并與電磁閥兼容。

連接安裝：將電磁閥通過N1型螺紋接口連接到液壓系統中，確保連接緊固無泄漏。

電氣接線：按照電氣圖紙正確連接電源線，注意區分正負極。

注意事項

安裝過程中應輕拿輕放，避免撞擊和摔落。

確保電源電壓穩定，避免波動過大影響電磁閥的正常工作。

接線時應仔細核對電氣圖紙，避免接錯線導致設備損壞。

使用與維護

使用注意事項

在使用過程中，應定期檢查電磁閥的工作狀態，確保無泄漏和異常聲音。

介質溫度應在電磁閥允許的范圍之內，避免過熱導致線圈損壞或密封件老化。

如發現電磁閥工作不正常，應及時停機檢查并排除故障。

維護保養

清潔保養：定期清理電磁閥表面的灰塵和油污，保持清潔。

電氣連接檢查：檢查電氣連接是否松動，如有松動及時緊固。

密封件檢查：定期檢查密封件的狀態，如有老化或損壞應及時更換。

總結

DSG-01-3C2-D24-N1-50電磁閥作為YUKEN油研公司的一款高性能產品，具有廣泛的應用前景和穩定的性能表現。用戶在使用時，應嚴格按照使用說明書進行操作，確保安裝正確、使用得當，并定期進行維護和保養，以保證電磁閥的長期穩定運行。通過正確的使用和維護，DSG-01-3C2-D24-N1-50電磁閥將為各類液壓系統提供可靠的液壓控制支持。
