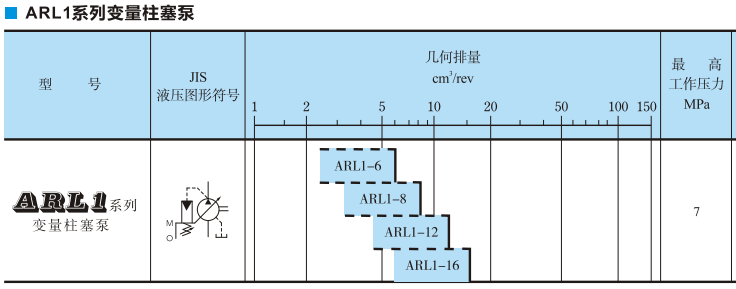

油研ARL1系列變量柱塞泵使用注意事項
更新時間：2026-03-09 15:38:47??
油研ARLI系列變量柱塞泵的液壓油液：
■液壓油液
可使用溫度為0~60℃時油的粘度范圍為20~400mm²/s、清潔的石油基液壓油（相當于ISOVG32或46）。
■防止雜物混入
油液的污染會引起泵的故障和縮短壽命的原因。必須注意油液的污染控制，請保持污染度在NAS10級以內。吸入口必須安裝至少為100μm（150目）的油箱濾油器。回油路必須安裝一個小于10μm的管道式濾油器。
油研ARL1變量柱塞泵使用注意事項：
■泵安裝
安裝泵時加油口位置應向上。
■軸的對中
盡可能使用撓性聯軸節，以避免由于彎曲或推力引起的任何應力。注意，最大允許不同軸度誤差TIR（Totallndieator Reading）小于0.1mm，最大允許角度誤差小于0.2°。
■吸入壓力
泵入口處允許吸入壓力在-16.7~450kPa之間。吸入口要使用與ARL1泵的接口口徑相同的配管。泵的吸入口高度離油箱液面必須小于1m。
■配管須知
在吸入口或輸出口使用鋼管時，由于配管對泵的額外負載可產生噪聲的原因。為了避免額外的負載，請使用橡膠軟管。
■吸入管
如泵高于液面安裝時，吸入管和吸入管濾油器不要高于泵的接口位置，以防止空氣進入吸入管。
■泄油管
按照下表安裝泄油管路，并應保證泵腔內的壓力保持低于0.1MPa的正常壓力，沖擊壓力小于0.5MPa. 配管長度小于1m，要單獨安裝不要與返油管合流，管末端應浸沒在油中。
■排氣
為避免泵殼內和管路內的混入空氣引起振動，有必要放氣，為此推薦輸出管路處使用排氣閥（型號ST1004-燕-10燕，參見846頁）。變量柱塞泵
■啟動時注意
在第一次啟動前，通過加油口將清潔的工作油液注人285cm²。為了避免第一次啟動時的氣堵現象，調節液壓回路使泵輸出的油直接回油箱，或用換向閥使執行元件在空載情況下運行。
■壓力、流量的調節
出廠時，泵調整在最大流量和最小壓力。可依工作情況調節流量和壓力。
●壓力調節
順時針調節壓力調節螺釘，壓力增加。調節螺釘的1轉相應的調節量見下表。調節后一定要擰緊螺釘。
■幾何排量調節機能
本泵無幾何排量調節機能。如需要請另行配置流量控制閥。
