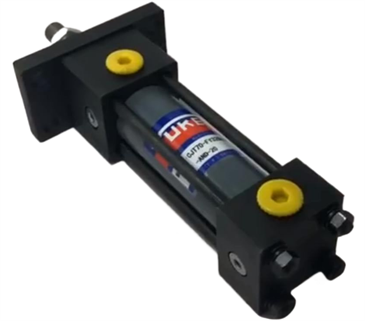

CJT70 : 7MPa用標準液壓缸
7/14 MPa用標準液壓缸
YUKEN的標準液壓缸，為了對應以機床為首的一般工業機械廣泛用途，備有多種支承型式。特別對緩沖機構加以改良，獲得緩沖小，平穩的停止特性。
另有液壓缸本體上裝有滑動式接近開關，容易檢測位置的帶有接近開關的CJT型標準液壓缸已系列化。
●支承型式多樣。
●低速性良好，動作精度高。
●平 穩的緩沖效果。
油研CJT70系列液壓缸參數：
油研CJT70系列液壓缸型號說明：
★1.任選可各自組合使用，請注明所使用的任選標記。例:EKL但雙活塞桿型，E、F、G、H、K可兩側適用，L、M僅用于一端。
另外，關于缸內徑大于180的任選結構L、M,詳情請與我們。
★2.請注明接口、緩沖調節閥及排氣閥各自方向標記，其由活塞桿側見④(參見右圖)。
標準為接口方向四，緩沖調節閥方向⑥，排氣閥方向0。
注)接口和緩沖調節閥不能同向。但接口和排氣閥，緩沖調節閥和排氣閥可同向。
★3.缸內徑40、50、 63的桿徑A系列，緩沖型式“B”和“R”沒有具備。
★4.缸內徑1 80~250不能選擇支承型式TA (桿頭蓋銷軸型)。
★5.如選用氟橡膠時，注明型號前加「F-」。
